Классификация сэндвич-панелей

Все сэндвич-панели условно можно разделить по следующим признакам:

• по назначению
• по типу теплоизоляции
• по типу обшивки
• по типу полимерного покрытия
• по типу замкового соединения

Ниже мы более подробно рассмотрим классификацию сэндвич-панелей по каждому признаку.

Классификация сэндвич-панелей по назначению

• стеновые
• кровельные

Стеновые панели используют для ограждения наружных стен каркасов из металла, бетона, быстровозводимых зданий на основе легких металлический конструкций, а также внутренних перегородок. Допускается горизонтальная и вертикальная раскладка сэндвич-панелей.

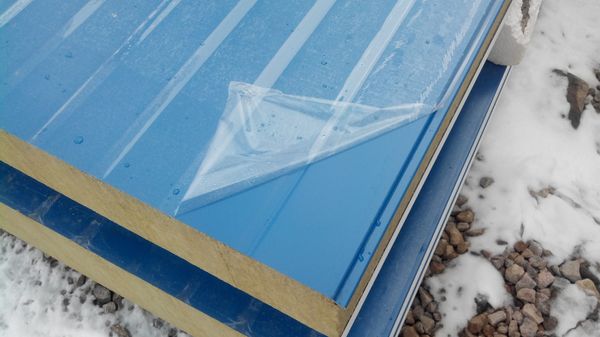

Рис. 1. Стеновая сэндвич-панель

Кровельные панели используются для обрамления кровель вышеперечисенных каркасов, имеющих скатность крыши. На плоских кровлях кровельные сэндвич-панели не применяются.

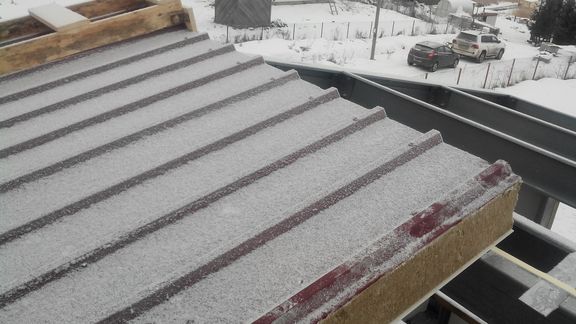

Рис. 2. Кровельная сэндвич-панель

Основные характеристики стеновых сэндвич-панелей

Встречаются производители, готовые выпускать стеновые панели шириной 1000мм, 1150мм

Основные характеристики кровельных сэндвич-панелей

В отдельную группу можно выделить сэндвич-панели поэлементной сборки, состоящие из термопрофиля, плитного минерального утеплителя, ветровлагозащиты и наружной обшивки. Данный тип сэндвич-панелей обеспечивает дополнительную жесткость каркасу и хорошие теплосберегающие свойства.

Классификация сэндвич-панелей по типу теплоизоляции

Теплоизоляция сэндвич-панели может быть изготовлена из:

• минеральной ваты
• стекловолокна
• пенополистирола
• пенополиуретана
• пенополиизацианурата (усовершенствованный пенополиуретан)
• комбинированный наполнитель

Классификация сэндвич-панелей по типу обшивки

• с обшивкой из металла.
  Она изготавливается из тонколистовой оцинкованной, которая защищается полимерным покрытием. Используются металлические листы с разными видами профилирования – накаткой, гладким, имеющим форму микроволн или трапецевидным.
• с обшивкой из гипсокартона, фанеры, ДВП или ЦСП (цементно-стружечной плиты).
  Один из перечисленных материалов используется только с одной стороны плиты, при этом на другой используется лист металла. Чаще всего такие панели используются при возведении внутренних перегородок.
• с обшивкой из ПВХ.
  В этих сэндвич-панелях снаружи располагаются жёсткие ПВХ-листы, а между ними – утеплитель (например, из пенополиуретана, экструдированного пенопласта или пенополистирола). Используются при изготовлении офисных перегородок, окон и дверей, а также при выполнении отделки дверных и оконных откосов.
• с бумажной обшивкой с добавлением слоя алюминиевой фольги или полиэтилена.
  Применяются при теплоизоляции элементов зданий – стен, кровель, фундаментов и других. Популярен вариант с битумизированной бумагой. Применяют при сооружении складских кровель.

Классификация сэндвич-панелей по типу полимерного покрытия

Выделяют разновидности с несколькими основными покрытиями:

• Полиэстер (обозначается PE).
  Покрытие подходит для всех климатических зон, оно рекомендовано для конструкций, сооружаемых внутри зданий. Толщина данного покрытия составляет 25 мкм, теплостойкость – примерно 120°С.
• Пластизоль (обозначается PVC).
  Для его обозначения используют маркировку вида PVC200, где число указывает на толщину покрытия, выраженную в мкм. Применяется как для внутренних, так и для наружных конструкций, устойчив к механическим повреждениям, коррозии и вальцовке.
• Полидифторионад (обозначается PDVF).
  Толщина данного покрытия составляет 25 мкм, оно устойчиво к повышению температуры до +120°С и понижению до -60°С. Стойко к механическим повреждениям, агрессивным веществам и коррозии.
• Пурал (обозначается Pural).
  Данное покрытие на основе полиуретана. Имеет матово-шелковистую поверхность и стойко к перепадам температуры, коррозионно-активным и агрессивным веществам, ультрафиолетовому излучению. Однако у него выше стоимость в сравнении с другими покрытиями.

Классификация сэндвич-панелей по типу замкового соединения

Стеновые панели оснащаются следующими соединениями:

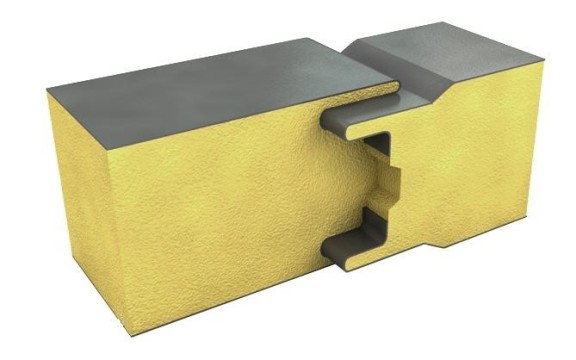

• Шип-паз, или пазогребневое соединение

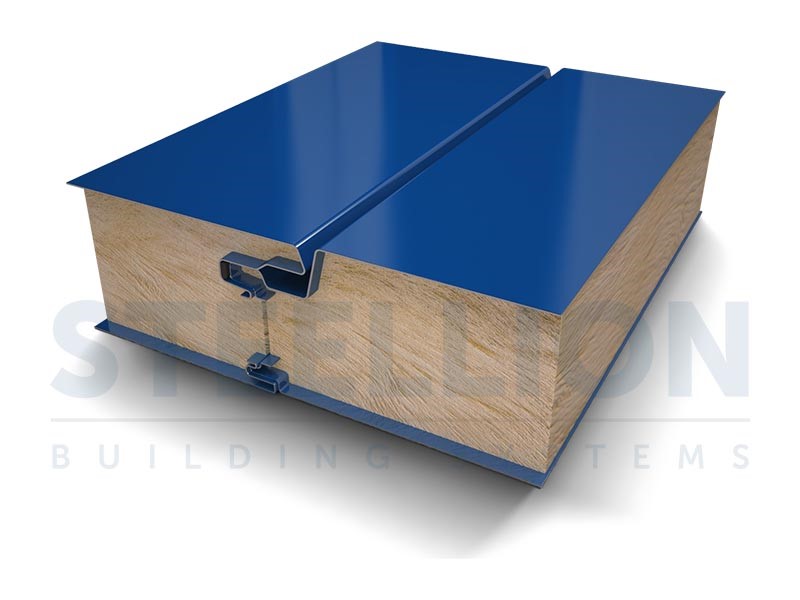

• Secret-Fix («Секретное крепление»)

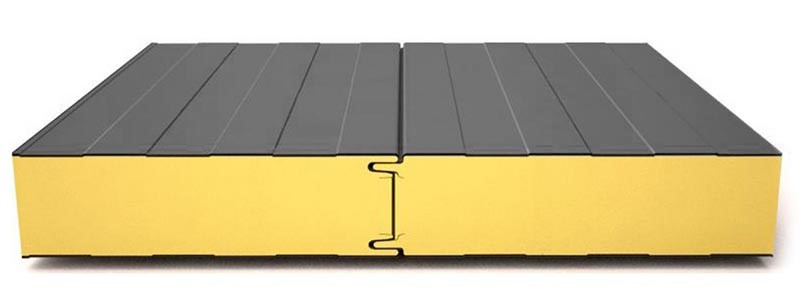

• Z-Lock («Двойной затвор»).

Образовано двумя шипами с наклоном и пазами, имеющими соответствующую форму. Отличается высокой надёжностью, чаще всего используется на широких панелях.

Свои типы соединений разработаны для кровельных панелей:

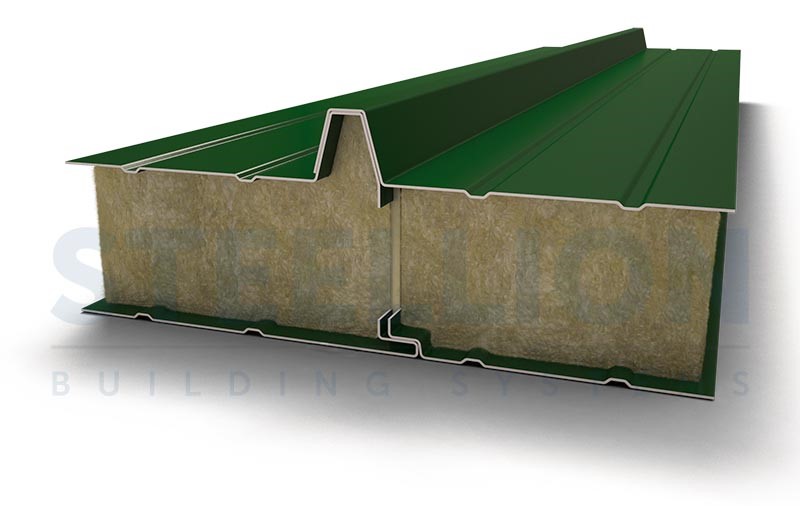

• Roof-Lock

Предотвращает разгерметизацию фальца при температурном расширении, благодаря чему исключает протечки. Делает поверхность кровли плоской.

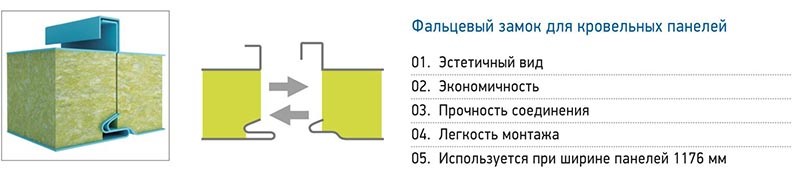

• Фальцевый замок

Имеет крючкообразную форму, встраивается по периметру в торцы сэндвич-панелей и позволяет плотно стягивать их.

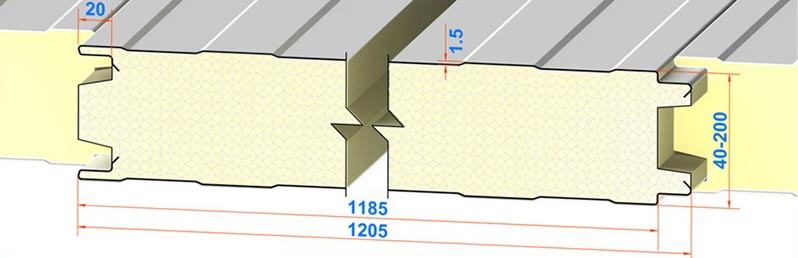

• Замок "шип-паз"
