Особенности монтажа сэндвич-панелей

Перед началом монтажа сэндвич-панелей необходимо проверить точность сборки каркаса, на который будут закрепляться сэндвич-панели и точность исполнения цоколя.

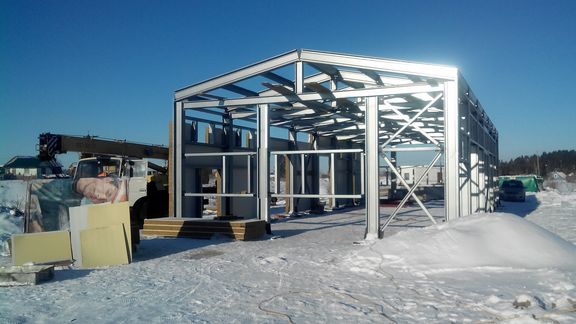

Рис. 1. Проверяем точность сборки каркаса

Расположить панели в пачках вокруг каркаса так, чтобы было удобно без дополнительных перемещений доставлять их к месту закрепления согласно раскладке сэндвич-панелей.

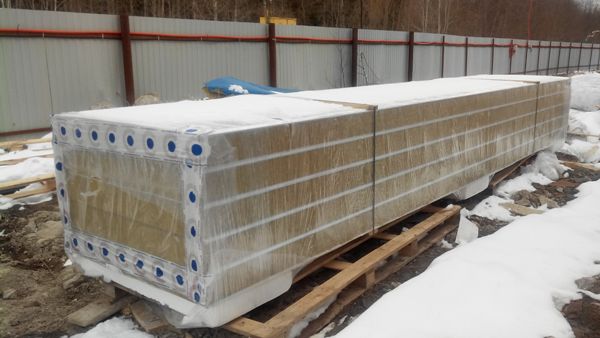

Рис. 2. Располагаем панели согласно раскладке

Монтаж сэндвич-панелей начинается со стен (снизу вверх при горизонтальной раскладке). При вертикальной раскладке направление монтажа можно задать установкой первой панели и ориентированием замкового соединения. Определить по проекту, как выглядит узел крепления нижнего доборного элемента (отлива), какого размера должен быть монтажный зазор между цоколем и низом первой панели, чем он заполняется. Если цокольный доборный элемент должен быть заведен под замковую часть панели, установить сначала доборный элемент. Определить единую отметку уровня нижнего ряда панелей.

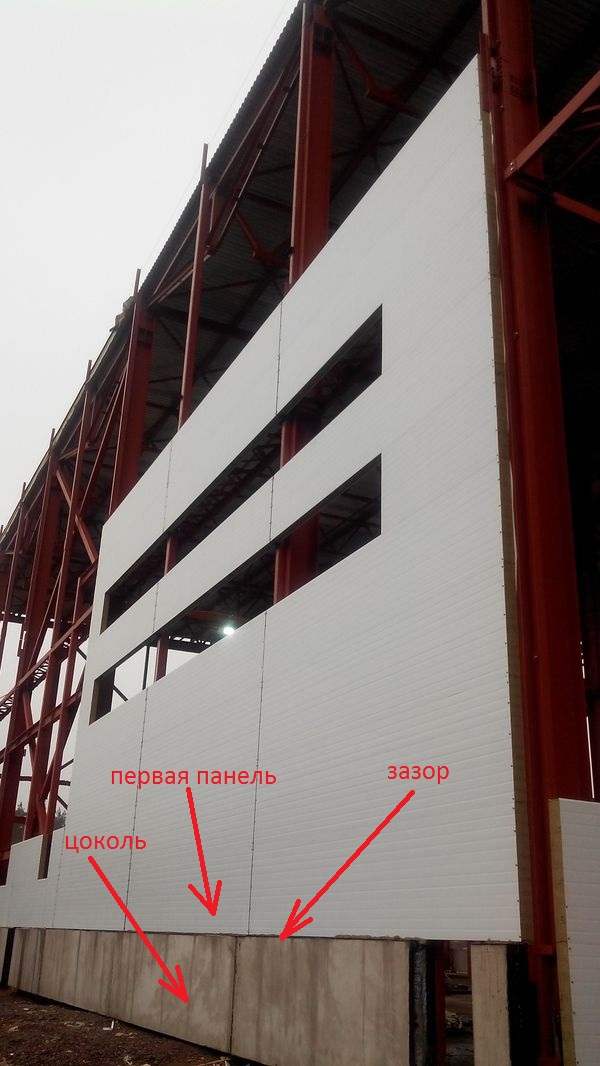

Рис. 3. Определяем зазор между цоколем и нижней панелью

Перед закреплением сэндвич-панелей на каркас необходимо установить самоклеящуюся монтажную ленту для снижения вибраций между панелями и каркасом. Самоклеящаяся лента крепится на колонны и прогоны в местах примыкания сэндвич-панелей к каркасу.

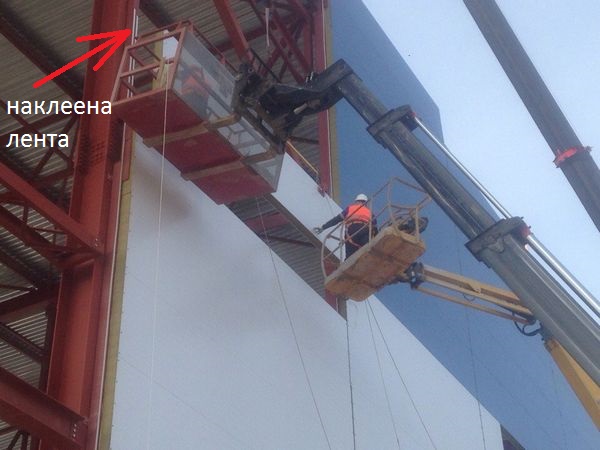

Рис. 4. Установка самоклеящейся ленты

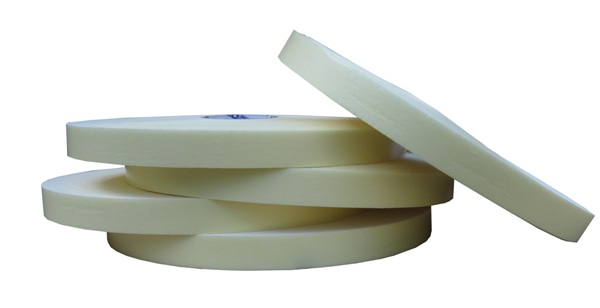

Рис. 5. Самоклеящаяся лента

Закрепление сэндвич-панелей к каркасу осуществляется посредством специальных шурупов самосверлящего типа. Данные метизы подбираются к стеновым и кровельным панелям по определенным таблицам в зависимости от толщины сэндвич-панелей. Причем длина кровельных шурупов будет длиннее при равной толщине кровельных и стеновых сэндвич панелей. Шурупы комплектуются уплотнительными шайбами для гидроизоляции мест соединений. Для придание большей эстетики мест закрепления головка шурупа и наружная часть шайбы может быть окрашена в цвет наружной части сэндвич-панелей.

Рис. 6. Специальные саморезы для крепления сэндвич-панелей

Расчет количества шурупов для закрепления кровельных и стеновых сэндвич-панелей производится индивидуально, исходя из высоты здания, ветровых и снеговых нагрузок. При закреплении сэндвич-панелей к каркасу необходимо контролировать усилие затяжки шурупов, не допуская замятия наружной части панели и избегать неплотного соединения.

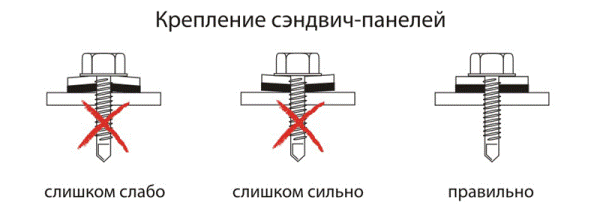

Рис. 7. Усилие затягивания саморезов

Монтаж сэндвич-панелей необходимо производить согласно раскладке сэндвич-панелей, которую предоставляет завод производитель, исходя из параметров каркаса здания.

Рис. 8. Пример раскладки сэндвич-панелей

Стеновые панели при горизонтальной раскладке закрепляются на каркас с монтажным зазором, который составляет 20мм (расчетный размер по раскладке сэндвич-панелей). Необходимо контролировать данный монтажный зазор при установке и не допускать смыкания сэндвич-панелей.

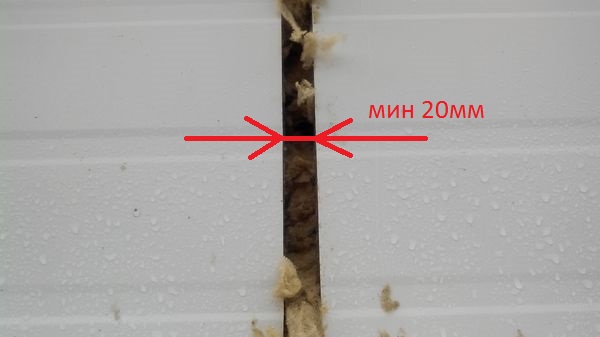

Рис. 9. Монтажный зазор 20мм

Монтажные зазоры после установки сэндвич-панелей заделываются минеральной ватой или монтажной пеной (по проекту). Если зазор будет минимальным, то он затруднит его надежное утепление и возможно образование мостика холода. В замковую часть сэндвич-панелей прокладывают силиконовый герметик, если он заложен по проекту.

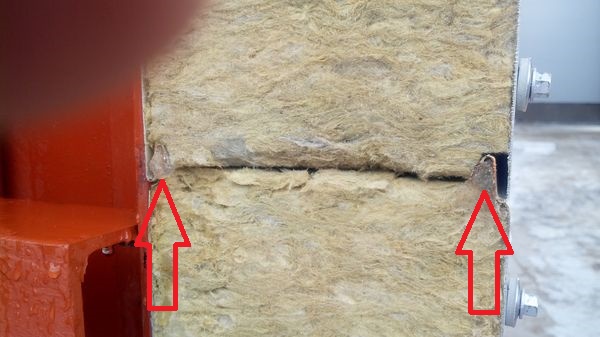

Рис. 10. Герметик закладывается в замковую часть с двух сторон

Стандартно производители сэндвич-панелей защищают лицевую часть панелей пленкой, которую необходимо снять непосредственно перед установкой панели на каркас. Возможна, по пожеланию заказчика, защита пленкой внутренней части панелей. Ее допускается снимать после установки, когда будут проведены внутренние работы, но лучше делать это при монтаже (особенно при высотном).

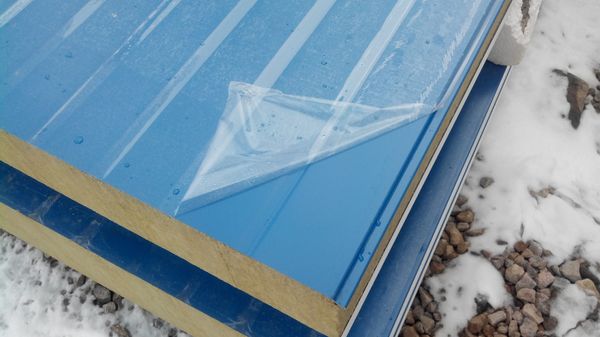

Рис. 11. Защитная плёнка на лицевой стороне сэндвич-панели

Сэндвич панели на стену к месту монтажа можно подавать несколькими способами. Нижний ряд панелей при длине до 6м и толщине до 150мм возможно подносить и устанавливать вручную. Возможно использование лебедки с блочной системой. Но в основном подъем сэндвич-панелей и их установка осуществляется при помощи грузоподъемной техники (крана) и грузозахватных механизмов (струбцин, траверсы, вакуумных захватов). Кран выбирается по вылету стрелы, исходя из высоты и ширины здания и удобства монтажа, исключающее множественные перемещения крана по стройплощадке.

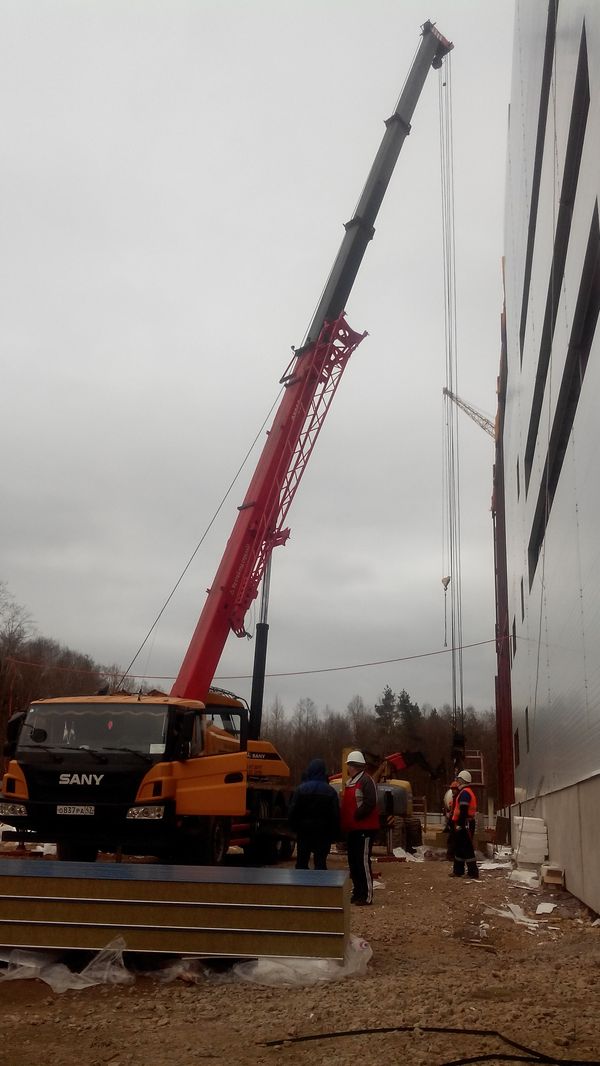

Рис. 12. Использование подъёмного крана

Необходимо контролировать погодные условия и не производить монтаж сэндвич-панелей при порывах ветра.

Особенности резки сэндвич-панелей

Резку сэндвич-панелей необходимо производить инструментом, который не позволяет ей нагреваться. Как правило для этой цели используются электроножницы или электролобзики, а также пила "паркетка". Стружку удалять щеткой.

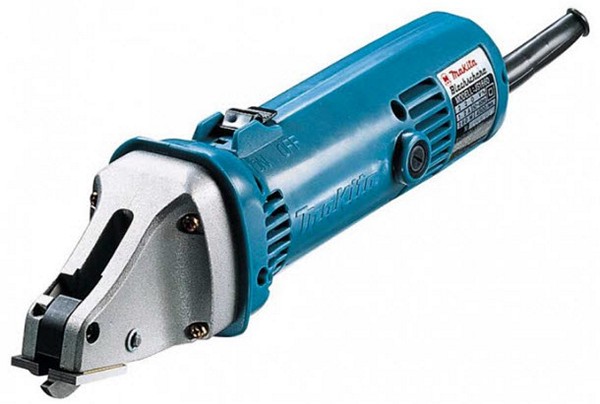

Рис. 13. Электроножницы по металлу

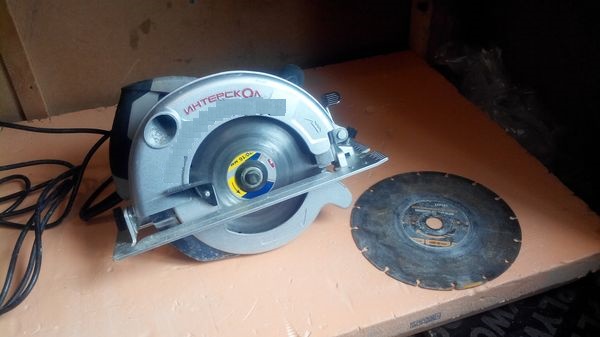

Рис. 14. Пила "паркетка"

Резку сэндвич-панелей производить на земле. Не производите резку сэндвич-панели, когда она находится в подвешенном состоянии.

Перед резкой необходимо нанести разметку на наружную и внутреннюю часть сэндвич-панели с учетом монтажных зазоров. Проконтролировать уровнем правильность нанесения линий. Произвести резку наружной и внутренней поверхности панели согласно разметке. Надрезать наполнитель в месте реза и удалить вырезаемый сегмент.

Монтаж доборных элементов

После установки сэндвич-панелей и заделки монтажных стыков минеральной ватой или монтажной пеной производится монтаж доборных элементов (оформление примыканий). На каждый элемент длиной 2м наносится силиконовый герметик с двух сторон.

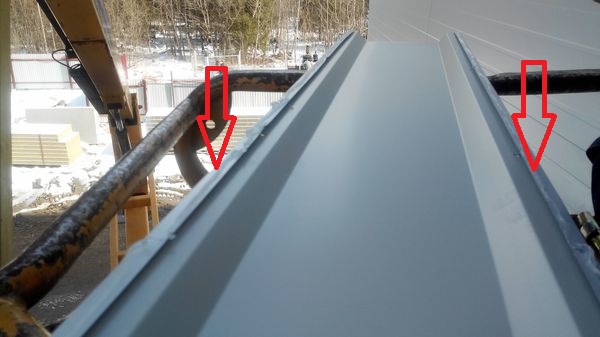

Рис. 15. Герметик на доборный элемент наносится с двух сторон

Доборные элементы закрепляются с минимальным нахлёстом в 50мм и максимальным шагом крепления саморезами 500мм. При этом нижний доборный элемент уплотняется во избежание прогиба вовнутрь при нахлёсте.

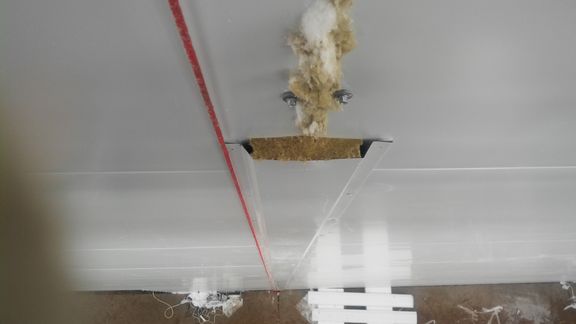

Рис. 16. Уплотнение нижнего фасонного элемента
